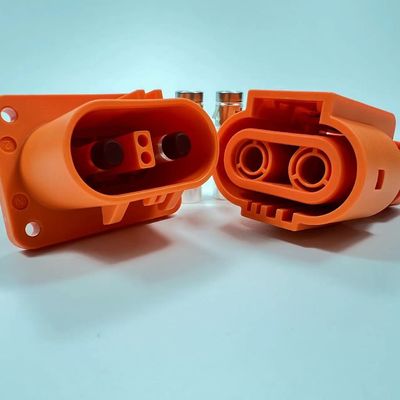

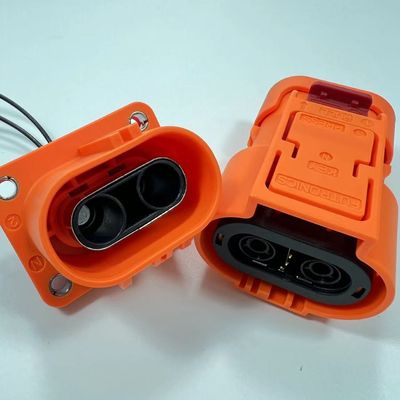

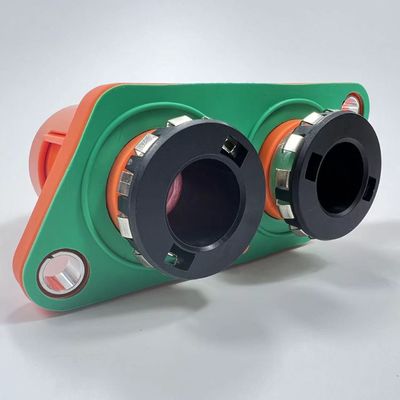

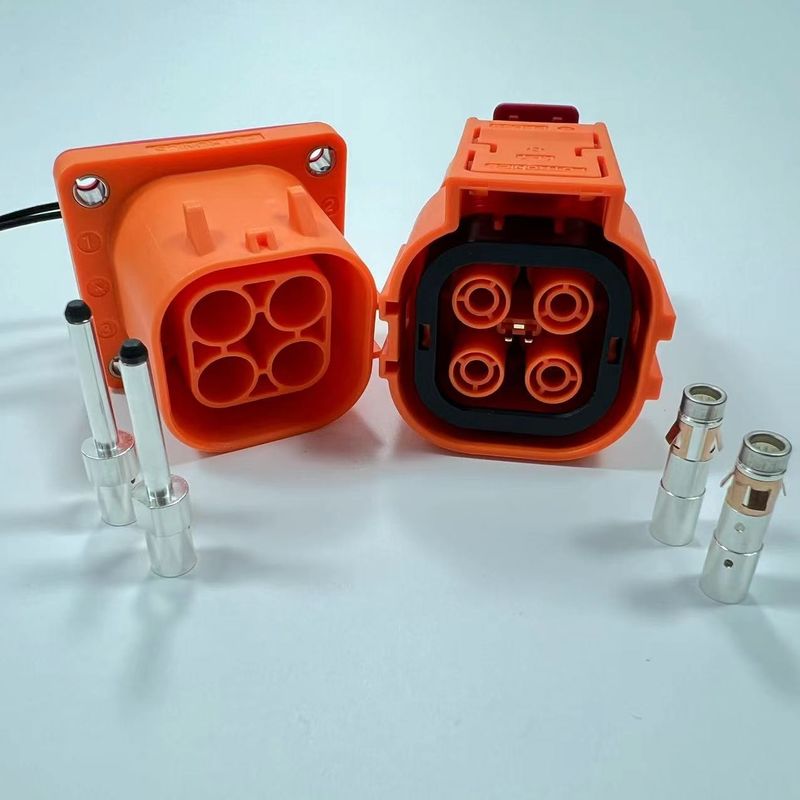

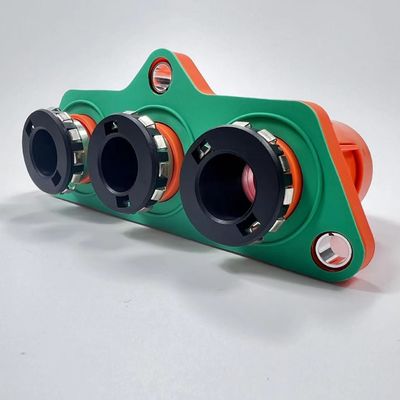

Υδροσταθεροποίηση Συνεργαστής αποθήκευσης ενέργειας για μπαταρίες αυτοκινήτων 6000V 480A

Τα οχήματα νέας ενέργειας (NEV) στον τομέα της αυτοκινητοβιομηχανίας, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων (EV), των υβριδικών οχημάτων (PHEV) και των οχημάτων κυψελών καυσίμου υδρογόνου,απαιτούν εξειδικευμένους συνδετήρες για να χειριστούν τις μοναδικές απαιτήσεις της υψηλής τάσηςΑυτοί οι συνδετήρες είναι κρίσιμοι για διάφορα συστήματα, συμπεριλαμβανομένης της διαχείρισης της μπαταρίας, της φόρτισης, της διανομής ισχύος και του ελέγχου του κινητήρα.Εδώ είναι μια σε βάθος ματιά στο σχεδιασμό και τα κριτήρια επιλογής για τα αυτοκίνητα νέες συνδέσεις ενέργειας:

Βασικά χαρακτηριστικά των συνδετήρων νέας ενέργειας στον τομέα των αυτοκινήτων

1. Διαχείριση υψηλού ρεύματος και τάσης:

   • Τρέχουσα βαθμολογία:Οι συνδετήρες αυτοί πρέπει να διαχειρίζονται υψηλά ρεύματα, που συχνά κυμαίνονται από 50A έως πάνω από 300A, ανάλογα με την εφαρμογή (π.χ. διανομή ισχύος, συνδέσεις μπαταριών).
   • Κατηγορία τάσης:Θα πρέπει να είναι σε θέση να χειρίζονται υψηλές τάσεις, που κυμαίνονται συνήθως από 400V έως 1.000V, ειδικά σε συστήματα μπαταριών EV.

2. Χαρακτηριστικά ασφαλείας:

   • Σχεδιασμός απρόσβλητος στην αφή:Εφαρμογή σχεδίων που αποτρέπουν την τυχαία επαφή με ενεργά εξαρτήματα, εξασφαλίζοντας την ασφάλεια κατά τον χειρισμό και τη συντήρηση.
   • Μηχανισμός ασφαλείας κλειδώματος:Χρησιμοποιήστε συστήματα κλειδώματος για να αποφευχθεί η τυχαία αποσύνδεση, η οποία μπορεί να προκαλέσει προβλήματα ασφάλειας, ειδικά σε εφαρμογές υψηλής τάσης.
   • Πολαρισμός:Βεβαιωθείτε ότι οι συνδετήρες είναι πόλωροι για να αποφευχθεί η εσφαλμένη σύνδεση, η οποία θα μπορούσε να οδηγήσει σε ζημιές ή κινδύνους για την ασφάλεια.

3. Αρμόδιότητα και αντοχή στο περιβάλλον:

   • Δυνατότητα δονήσεων και αντοχής σε κρούσεις:Οι συνδέσεις πρέπει να είναι ανθεκτικές, ικανές να αντέχουν σημαντικές δονήσεις και σοκ που είναι κοινά σε περιβάλλοντα αυτοκινήτων.
   • Σφραγίσματα και υδροσταθεροποίηση:Επιτυγχάνεται υψηλή βαθμολογία IP (π.χ. IP67 ή IP68) για την προστασία από νερό, σκόνη και άλλους μολυσματικούς παράγοντες, εξασφαλίζοντας μακροχρόνια αξιοπιστία.
   • Αντίσταση στη διάβρωση:Χρησιμοποιήστε υλικά και επικάλυψη που να αντιστέκονται στη διάβρωση, ιδιαίτερα σε περιβάλλοντα που εκτίθενται σε αλάτια, υγρασία και χημικά.

4. Θερμική διαχείριση:

   • Διάσπαση θερμότητας:Ενσωματώστε χαρακτηριστικά που διευκολύνουν την απώλεια θερμότητας για την πρόληψη της υπερθέρμανσης, η οποία είναι ιδιαίτερα σημαντική σε εφαρμογές υψηλού ρεύματος.
   • Αντίσταση θερμοκρασίας:Να διασφαλίζεται ότι οι συνδέσεις μπορούν να λειτουργούν αξιόπιστα σε ευρύ εύρος θερμοκρασιών, από -40 °C έως +125 °C, που είναι χαρακτηριστικό των αυτοκινητοβιομηχανικών περιβάλλοντων.

5. Εύκολη χρήση και συντήρηση:

   • Γρήγορη σύνδεση/αποσύνδεση:Σχεδιάστε συνδέσμους για εύκολο ζευγάρωμα και αποσύνδεση, γεγονός που είναι κρίσιμο για την αποτελεσματική συναρμολόγηση, συντήρηση και επισκευή στην αυτοκινητοβιομηχανική παραγωγή.
   • Εργονομία:Σκεφτείτε την ευκολία χειρισμού των συνδέσμων, ειδικά σε περιορισμένους χώρους που είναι χαρακτηριστικοί των εσωτερικών χώρων των οχημάτων.

Τύποι συνδέσμων για εφαρμογές νέας ενέργειας στον τομέα της αυτοκινητοβιομηχανίας

1. Σύνδεσμοι μπαταριών υψηλής τάσης:

   • Λειτουργία:Χρησιμοποιείται για τη σύνδεση της μπαταρίας με το σύστημα διανομής ενέργειας του οχήματος, τον ελεγκτή κινητήρα και άλλα στοιχεία υψηλής τάσης.
   • Χαρακτηριστικά:Υψηλή ισχύς, ασφαλείς μηχανισμοί κλειδώματος, σχεδιασμός αγγίγματος και χαρακτηριστικά θερμικής διαχείρισης για τη διαχείριση της θερμότητας που παράγεται από υψηλά επίπεδα ισχύος.

2. Συνδέσεις φόρτισης:

   • Λειτουργία:Σύνδεση του οχήματος σε σταθμούς φόρτισης ή φορτιστές επιβατών.
   • Χαρακτηριστικά:Πρέπει να συμμορφώνεται με πρότυπα όπως το CCS (Combined Charging System) ή το CHAdeMO, υποστηρίζοντας τόσο την φόρτιση AC όσο και DC με ισχυρή μόνωση και περιβαλλοντική σφραγίδα.

3. Συνδέτες φάσης κινητήρα:

   • Λειτουργία:Συνδέστε τον ελεγκτή κινητήρα με τον ηλεκτρικό κινητήρα.
   • Χαρακτηριστικά:Είναι ικανό να χειρίζεται υψηλά ρεύματα και τάσεις, με εξαιρετική αντοχή σε δονήσεις και με ασφαλή μηχανισμούς κλειδώματος που εξασφαλίζουν αξιόπιστες συνδέσεις σε όλες τις συνθήκες οδήγησης.

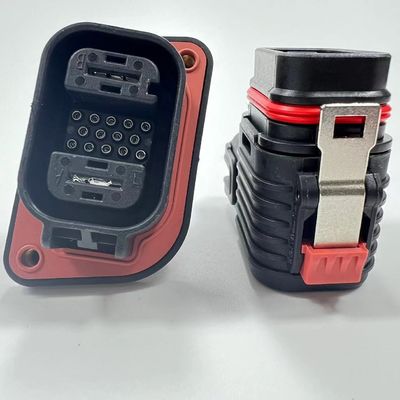

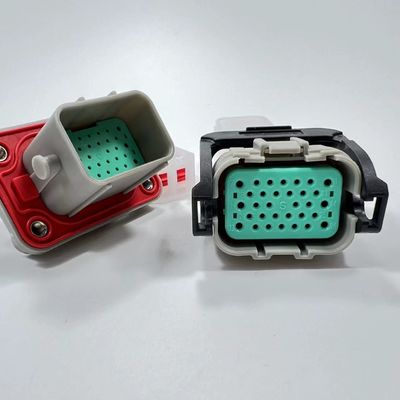

4. Σύνδεσμοι σήματος και δεδομένων:

   • Λειτουργία:Σύνδεση αισθητήρων, μονάδων ελέγχου και άλλων συστημάτων χαμηλής τάσης στο όχημα.
   • Χαρακτηριστικά:Συνήθως συνδέσεις πολλαπλών πινών με θωράκιση για την πρόληψη ηλεκτρομαγνητικών παρεμβολών (EMI), εξασφαλίζοντας αξιόπιστη μετάδοση δεδομένων.

5. Συνδέτες μπαρ:

   • Λειτουργία:Χρησιμοποιείται στο εσωτερικό μπαταριών για τη σύνδεση κυψελών σε σειρά ή παράλληλα.
   • Χαρακτηριστικά:Σχεδιασμένα για να μεταφέρουν πολύ υψηλά ρεύματα με ελάχιστη πτώση τάσης, συχνά κατασκευασμένα από χαλκό ή αλουμίνιο με επικάλυψη για αντοχή στη διάβρωση.

Ουσιαστικές Συναλλαγές

1. Κουτί συνδέσμου:

   • Υλικό:Χρησιμοποιήστε θερμοπλαστικά υψηλής απόδοσης όπως PBT (πολυβουτυλενοτερεφθαλικό) ή PA66 (πολυαμίδιο 66) με ενίσχυση από ίνες γυαλιού για αντοχή, αντοχή στη θερμότητα και σταθερότητα διαστάσεων.
   • Αντιφλεγμονή:Βεβαιωθείτε ότι τα υλικά συμμορφώνονται με τα πρότυπα ασφάλειας αυτοκινήτων, όπως το UL94 V-0, για την πρόληψη κινδύνου πυρκαγιάς.

2. Επικοινωνίες:

   • Υλικό:Υλικά υψηλής αγωγιμότητας όπως χαλκός ή κράματα χαλκού, συχνά επιχρισμένα με ασήμι ή κασσίτερο για τη βελτίωση της αντοχής στη διάβρωση και της ηλεκτρικής απόδοσης.
   • Μηχανισμός ελατήριας:Περιλαμβάνουν ανθεκτικούς μηχανισμούς ελαστικών για τη διατήρηση σταθερής πίεσης επαφής κατά τη διάρκεια του κύκλου ζωής του συνδέσμου.

3. Σφραγίδες και στεφάνες:

   • Υλικό:Χρησιμοποιήστε σιλικόνη ή EPDM (Ethylene Propylene Diene Monomer) για σφραγίδες και συμπίεση για να παρέχετε αξιόπιστη σφραγίδα έναντι περιβαλλοντικών παραγόντων, διατηρώντας παράλληλα ευελιξία σε ευρύ εύρος θερμοκρασιών.

Σκεφτήματα σχεδιασμού

1. Προσαρμογή:

   • Προσαρμοσμένες λύσεις:Ανάλογα με τις ειδικές απαιτήσεις της πλατφόρμας του οχήματος, οι συνδέσεις ενδέχεται να χρειαστεί να προσαρμοστούν ώστε να ταιριάζουν με τους μοναδικούς περιορισμούς ισχύος, χώρου και περιβάλλοντος.

2. Συμμόρφωση με τα πρότυπα:

   • Τεχνικά πρότυπα:Βεβαιωθείτε ότι οι συνδετήρες πληρούν τα σχετικά πρότυπα αυτοκινήτων, όπως το ISO 6469 (για την ασφάλεια σε ηλεκτρικά οχήματα) και το ISO 16750 (για τις περιβαλλοντικές δοκιμές).
   • Πρότυπα χρέωσης:Για τους συνδέσμους φόρτισης, διασφαλιστεί η συμμόρφωση με πρότυπα όπως το IEC 62196 για τα συστήματα φόρτισης ηλεκτρικών οχημάτων.

3. Μονωδικότητα:

   • Ευέλικτες διαμορφώσεις:Εξετάστε τα αρθρωτά σχέδια που επιτρέπουν ευέλικτες διαμορφώσεις, καθιστώντας τις συνδέσεις προσαρμόσιμες σε διαφορετικά συστήματα και εφαρμογές.

Δοκιμές και διασφάλιση ποιότητας

1. Ηλεκτρικές δοκιμές:

   • Δοκιμή ρεύματος και τάσης:Ελέγξτε αν οι συνδέσεις μπορούν να αντέξουν τα καθορισμένα ρεύματα και τάσεις χωρίς υπερβολική θέρμανση ή πτώση τάσης.
   • Αντίσταση μόνωσης:Βεβαιωθείτε ότι η μόνωση μπορεί να αντέξει την τάση χωρίς να χαλάσει, ιδιαίτερα σε συνδέσμους υψηλής τάσης.

2. Μηχανικές δοκιμές:

   • Δοκιμασμός δονήσεων και συγκρούσεων:Να προσομοιώνουν τις πραγματικές συνθήκες οδήγησης για να διασφαλίσουν ότι οι συνδέσεις μπορούν να αντέξουν τις μηχανικές πιέσεις που θα αντιμετωπίσουν κατά τη λειτουργία.
   • Δοκιμή αντοχής:Δοκιμάστε τις συνδέσεις για την ικανότητά τους να αντέχουν επαναλαμβανόμενους κύκλους ζεύξης και αποσύνδεσης χωρίς υποβάθμιση της απόδοσης.

3. Περιβαλλοντικές δοκιμές:

   • Δοκιμή προστασίας από εισροή:Επιβεβαιώστε ότι οι συνδέσεις πληρούν τα ονομαστικά πρότυπα IP για την αντοχή στην σκόνη και το νερό.
   • Κύκλος θερμοκρασίας:Βεβαιωθείτε ότι οι συνδέσεις μπορούν να αντέξουν τις διακυμάνσεις θερμοκρασίας που θα αντιμετωπίσουν σε περιβάλλοντα αυτοκινήτων.

Εφαρμογές

• Ηλεκτρικά και υβριδικά οχήματα:Σύνδεσμοι υψηλής ισχύος για συστήματα μπαταριών, διανομή ενέργειας, ελεγκτές κινητήρων και διεπαφές φόρτισης.
• Συστήματα διαχείρισης μπαταριών (BMS):Συνδετήρες για την παρακολούθηση και τον έλεγχο των συσσωρευτών μπαταριών, συμπεριλαμβανομένων των συνδετήρων σήματος χαμηλής ισχύος για την επικοινωνία μεταξύ του BMS και των μεμονωμένων κυψελών.
• Ηλεκτρονική ενέργεια:Συνδέσεις για τη σύνδεση μετατροπών, μετατροπών και άλλων ηλεκτρονικών συστημάτων ισχύος στο σύστημα κίνησης του οχήματος.

Συμπέρασμα

Οι σύνδεσμοι νέων ενεργειακών συστατικών για οχήματα πρέπει να συνδυάζουν ηλεκτρικά χαρακτηριστικά υψηλής απόδοσης με ισχυρή μηχανική και περιβαλλοντική αντοχή.Οι συνδετήρες αυτοί διαδραματίζουν κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας, την αξιοπιστία και την αποτελεσματικότητα των ηλεκτρικών και υβριδικών οχημάτων, υποστηρίζοντας τη μετάβαση σε καθαρότερες και πιο βιώσιμες μεταφορές.Με την εστίαση σε βασικούς παράγοντες όπως η διαχείριση του ρεύματος και της τάσης, ασφάλεια, αντοχή και συμμόρφωση με τα πρότυπα της βιομηχανίας, μπορείτε να αναπτύξετε συνδέσμους που πληρούν τις απαιτητικές απαιτήσεις της αυτοκινητοβιομηχανίας.
