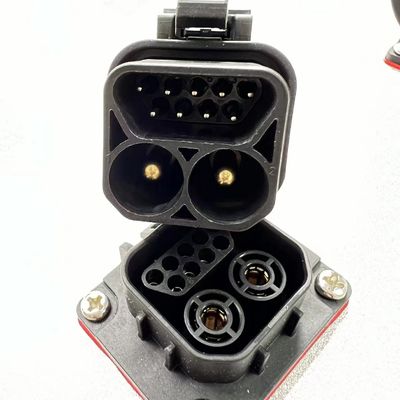

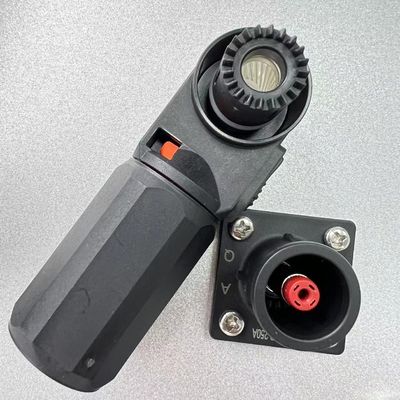

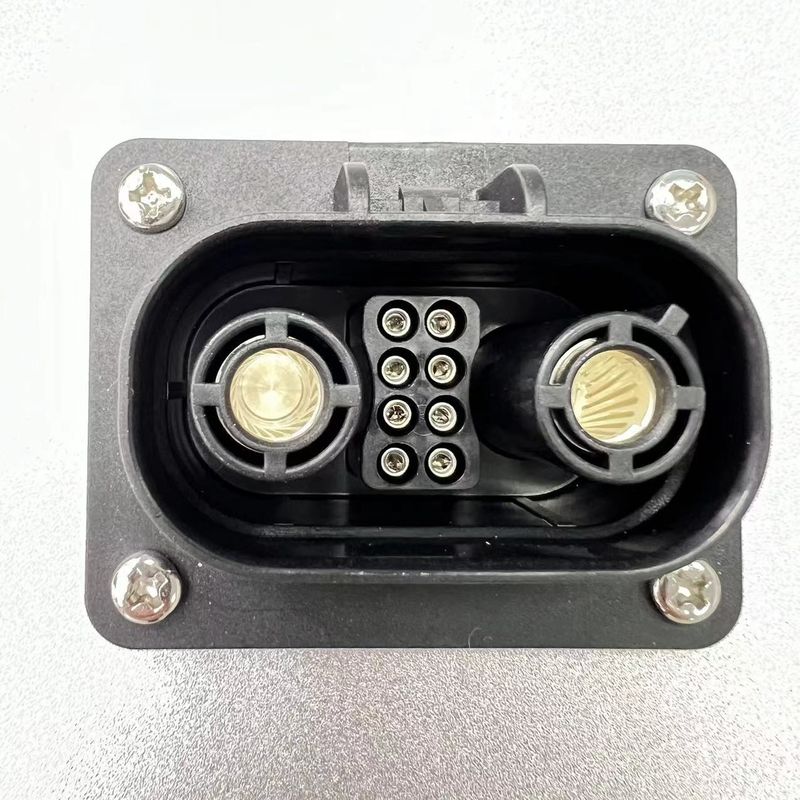

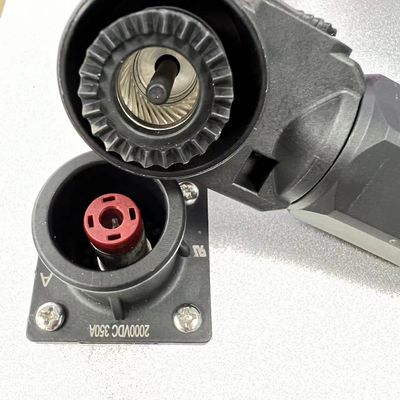

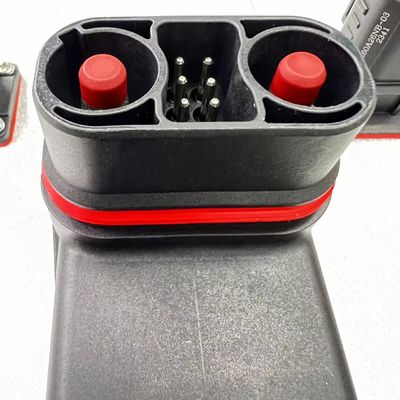

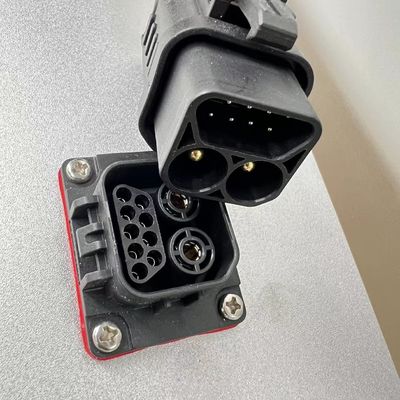

Νέος συνδετήρας αποθήκευσης μπαταρίας ενέργειας για οχήματα ηλεκτροκίνητων οχημάτων πιστοποιημένος MSDS

Ο σχεδιασμός συνδέσμων για νέα ενεργειακά συστήματα στην αποθήκευση μπαταριών αυτοκινήτων περιλαμβάνει τη δημιουργία ανθεκτικών συνδέσμων υψηλής απόδοσης που μπορούν να χειριστούν τις απαιτητικές απαιτήσεις των ηλεκτρικών οχημάτων (EV) και των συστημάτων αποθήκευσης ενέργειας (ESS). Ακολουθεί μια προσέγγιση για το σχεδιασμό αυτών των συνδέσμων:

Βασικά εξαρτήματα και υλικά

1. Κέλυφος συνδέσμου:

   • Υλικό: Χρησιμοποιήστε πλαστικά ανθεκτικά σε υψηλές θερμοκρασίες, όπως PBT (Polybutylene Terephthalate) ή PA66 (Polyamide 66), ενισχυμένα με υαλοβάμβακα για πρόσθετη αντοχή και ανθεκτικότητα.
   • Επιβράδυνση φλόγας: Το κέλυφος πρέπει να είναι επιβραδυντικό φλόγας, συμμορφούμενο με πρότυπα όπως UL94 V-0, διασφαλίζοντας την ασφάλεια σε περίπτωση ηλεκτρικών βλαβών.
   • Μόνωση: Εξασφαλίστε υψηλές ιδιότητες ηλεκτρικής μόνωσης για την αποφυγή βραχυκυκλωμάτων και την εξασφάλιση ασφάλειας σε εφαρμογές υψηλής τάσης.

2. Επαφές:

   • Υλικό: Χρησιμοποιήστε χαλκό ή κράματα χαλκού με υψηλή αγωγιμότητα, επιμεταλλωμένα με ασήμι ή χρυσό για την ενίσχυση της αντοχής στη διάβρωση και της αγωγιμότητας.
   • Ονομαστική ένταση: Σχεδιάστε τις επαφές για να χειρίζονται υψηλά ρεύματα τυπικά των συστημάτων μπαταριών αυτοκινήτων, εξασφαλίζοντας χαμηλή αντίσταση επαφής για την ελαχιστοποίηση της απώλειας ενέργειας.
   • Ανθεκτικότητα: Οι επαφές θα πρέπει να σχεδιάζονται για υψηλούς κύκλους ζευγοποίησης, με ισχυρούς μηχανισμούς ελατηρίων για τη διατήρηση σταθερής πίεσης επαφής με την πάροδο του χρόνου.

3. Σφράγιση:

   • Βαθμός IP: Στοχεύστε τουλάχιστον σε βαθμό IP67 για να διασφαλίσετε ότι οι σύνδεσμοι είναι στεγανοί στη σκόνη και αδιάβροχοι, κατάλληλοι για χρήση στα σκληρά περιβάλλοντα των εφαρμογών αυτοκινήτων.
   • Φλάντζες: Χρησιμοποιήστε φλάντζες σιλικόνης ή EPDM (Ethylene Propylene Diene Monomer) για να σφραγίσετε τους συνδέσμους και να αποτρέψετε την είσοδο νερού, σκόνης και άλλων ρύπων.

4. Θερμική διαχείριση:

   • Διασπορά θερμότητας: Ενσωματώστε χαρακτηριστικά σχεδιασμού που βοηθούν στη διάχυση της θερμότητας, όπως πτερύγια ή θερμικά αγώγιμα υλικά, για τη διαχείριση της θερμότητας που παράγεται από υψηλά ρεύματα.
   • Αντοχή στη θερμοκρασία: Βεβαιωθείτε ότι όλα τα υλικά μπορούν να αντέξουν τις διακυμάνσεις της θερμοκρασίας που είναι συνηθισμένες στα περιβάλλοντα αυτοκινήτων, από το ακραίο κρύο έως την υψηλή θερμότητα.

Θέματα σχεδιασμού

1. Χειρισμός υψηλής τάσης και ρεύματος:

   • Ονομαστική τάση: Σχεδιάστε συνδέσμους για να χειρίζονται τις υψηλές τάσεις που χρησιμοποιούνται συνήθως σε μπαταρίες EV (π.χ., 400V έως 800V).
   • Χειρισμός ρεύματος: Βεβαιωθείτε ότι οι σύνδεσμοι μπορούν να χειριστούν τα υψηλά ρεύματα που απαιτούνται από τα συστήματα μετάδοσης κίνησης αυτοκινήτων, ενδεχομένως υπερβαίνοντας τα 200A.

2. Χαρακτηριστικά ασφαλείας:

   • Σχεδιασμός προστασίας από την αφή: Εφαρμόστε σχέδια προστασίας από την αφή για προστασία από τυχαία επαφή με ζωντανά μέρη, διασφαλίζοντας την ασφάλεια κατά το χειρισμό και τη συντήρηση.
   • Μηχανισμοί κλειδώματος: Χρησιμοποιήστε ασφαλείς μηχανισμούς κλειδώματος για την αποφυγή τυχαίας αποσύνδεσης, η οποία θα μπορούσε να είναι καταστροφική σε εφαρμογές υψηλής ισχύος.
   • Πολικότητα: Σχεδιάστε τους συνδέσμους ώστε να είναι πολωμένοι, διασφαλίζοντας ότι μπορούν να συνδεθούν μόνο στον σωστό προσανατολισμό, αποτρέποντας την αντίστροφη πολικότητα.

3. Αντίσταση σε κραδασμούς και κλονισμούς:

   • Στιβαρός σχεδιασμός: Οι σύνδεσμοι θα πρέπει να σχεδιάζονται για να αντέχουν τους κραδασμούς και τους κλονισμούς που είναι συνηθισμένοι στα περιβάλλοντα αυτοκινήτων, εξασφαλίζοντας αξιόπιστη απόδοση καθ' όλη τη διάρκεια ζωής του οχήματος.
   • Ανακούφιση καταπόνησης: Ενσωματώστε χαρακτηριστικά ανακούφισης καταπόνησης για την αποφυγή ζημιάς στα καλώδια και τις επαφές λόγω μηχανικής καταπόνησης.

4. Ευκολία χρήσης:

   • Γρήγορη σύνδεση/αποσύνδεση: Σχεδιάστε συνδέσμους για εύκολη και γρήγορη ζευγοποίηση και αποσύνδεση, κάτι που είναι ζωτικής σημασίας για την αποτελεσματική συναρμολόγηση και συντήρηση στην παραγωγή αυτοκινήτων.
   • Εργονομία: Λάβετε υπόψη την εργονομία του χειρισμού των συνδέσμων, ειδικά σε περιορισμένους χώρους που είναι τυπικοί των διαμερισμάτων μπαταριών αυτοκινήτων.

Διαδικασία κατασκευής

1. Πρωτότυπα:

   • Αναπτύξτε πρωτότυπα για να δοκιμάσετε την ηλεκτρική, μηχανική και θερμική απόδοση. Η δημιουργία πρωτοτύπων επιτρέπει τη βελτιστοποίηση του σχεδιασμού πριν από τη μετάβαση στη μαζική παραγωγή.

2. Συναρμολόγηση:

   • Χύτευση ακριβείας: Χρησιμοποιήστε χύτευση με έγχυση ακριβείας για το κέλυφος του συνδέσμου για να εξασφαλίσετε σταθερή ποιότητα και ακρίβεια διαστάσεων.
   • Συναρμολόγηση επαφών: Συναρμολογήστε τις επαφές με προσοχή για να εξασφαλίσετε ασφαλείς συνδέσεις και σταθερή πίεση επαφής.

3. Δοκιμές:

   • Ηλεκτρικές δοκιμές: Διεξάγετε δοκιμές για να επαληθεύσετε τον χειρισμό ρεύματος, την ονομαστική τάση και την αντίσταση μόνωσης. Βεβαιωθείτε ότι οι σύνδεσμοι λειτουργούν αξιόπιστα υπό φορτίο.
   • Περιβαλλοντικές δοκιμές: Δοκιμάστε τους συνδέσμους για αντοχή στο νερό, τη σκόνη, τους κραδασμούς και τις ακραίες θερμοκρασίες, διασφαλίζοντας ότι πληρούν τα πρότυπα αυτοκινήτων όπως το ISO 16750.
   • Μηχανικές δοκιμές: Αξιολογήστε την ανθεκτικότητα των συνδέσμων υπό επαναλαμβανόμενους κύκλους ζευγοποίησης, διασφαλίζοντας ότι διατηρούν την απόδοση με την πάροδο του χρόνου.

4. Έλεγχος ποιότητας:

   • Εφαρμόστε αυστηρές διαδικασίες ελέγχου ποιότητας για να διασφαλίσετε ότι κάθε σύνδεσμος πληροί τις απαιτούμενες προδιαγραφές για εφαρμογές αυτοκινήτων.

Εφαρμογές

• Πακέτα μπαταριών ηλεκτρικών οχημάτων (EV): Σύνδεσμοι που χρησιμοποιούνται για συνδέσεις υψηλής ισχύος μεταξύ μονάδων μπαταριών, ηλεκτρονικών ισχύος και συστημάτων φόρτισης.
• Συστήματα αποθήκευσης ενέργειας (ESS): Σύνδεσμοι για σταθερά συστήματα μπαταριών που χρησιμοποιούνται για την αποθήκευση ενέργειας, όπου η υψηλή ισχύς και οι αξιόπιστες συνδέσεις είναι κρίσιμες.
• Διανομή ισχύος: Σύνδεσμοι που χρησιμοποιούνται στη διανομή ισχύος εντός των EV, συνδέοντας διαφορετικά εξαρτήματα υψηλής τάσης.

Συμπέρασμα

Οι σύνδεσμοι για την αποθήκευση μπαταριών αυτοκινήτων σε νέα ενεργειακά συστήματα πρέπει να σχεδιάζονται με δυνατότητες χειρισμού υψηλής τάσης και ρεύματος, ισχυρά χαρακτηριστικά ασφαλείας και περιβαλλοντική ανθεκτικότητα. Εστιάζοντας σε αυτούς τους βασικούς τομείς, μπορείτε να δημιουργήσετε συνδέσμους που πληρούν τις απαιτητικές απαιτήσεις των σύγχρονων ηλεκτρικών οχημάτων και των συστημάτων αποθήκευσης ενέργειας, διασφαλίζοντας την ασφάλεια, την αξιοπιστία και την απόδοση.
