Η μπαταρία EV Νέος σύνδεσμος αποθήκευσης ενέργειας Αδύναμος μηχανικός σχεδιασμός

Τα συστήματα αποθήκευσης μπαταριών, ειδικά αυτά που χρησιμοποιούνται σε νέες ενεργειακές εφαρμογές όπως τα ηλεκτρικά οχήματα (EV) και η αποθήκευση ανανεώσιμων πηγών ενέργειας, απαιτούν εξειδικευμένους συνδέσμους που μπορούν να χειριστούν υψηλή ισχύ, να εξασφαλίσουν ασφάλεια και να διατηρήσουν αξιόπιστη απόδοση με την πάροδο του χρόνου. Ακολουθεί ένας λεπτομερής οδηγός για το σχεδιασμό και την επιλογή συνδέσμων για αποθήκευση μπαταριών σε νέα ενεργειακά συστήματα:

Βασικά Χαρακτηριστικά των Συνδέσμων Αποθήκευσης Μπαταριών

1. Χειρισμός Υψηλού Ρεύματος και Τάσης:

   • Ονομαστική Τιμή Ρεύματος: Οι σύνδεσμοι θα πρέπει να σχεδιάζονται για να χειρίζονται υψηλά ρεύματα, συχνά που κυμαίνονται από 50A έως πάνω από 300A, ανάλογα με την εφαρμογή.
   • Ονομαστική Τιμή Τάσης: Αυτοί οι σύνδεσμοι πρέπει να είναι ικανοί να χειρίζονται υψηλές τάσεις, συνήθως που κυμαίνονται από 400V έως 1.000V σε ηλεκτρικά οχήματα και μεγάλα συστήματα αποθήκευσης ενέργειας.

2. Θέματα Ασφάλειας:

   • Σχεδιασμός Ασφαλής στην Αφή: Εφαρμόστε επαφές ασφαλείς στην αφή για να αποτρέψετε την τυχαία επαφή με ζωντανά μέρη, εξασφαλίζοντας ασφάλεια κατά το χειρισμό και τη συντήρηση.
   • Μηχανισμός Κλειδώματος: Χρησιμοποιήστε ασφαλείς μηχανισμούς κλειδώματος για να αποτρέψετε την τυχαία αποσύνδεση, η οποία θα μπορούσε να είναι επικίνδυνη σε εφαρμογές υψηλής τάσης.
   • Πόλωση: Σχεδιάστε τους συνδέσμους ώστε να είναι πολωμένοι, διασφαλίζοντας ότι μπορούν να συνδεθούν μόνο στη σωστή θέση, αποτρέποντας προβλήματα αντίστροφης πολικότητας.

3. Θερμική Διαχείριση:

   • Διασπορά Θερμότητας: Ενσωματώστε χαρακτηριστικά όπως πτερύγια ψύξης ή υλικά με υψηλή θερμική αγωγιμότητα για τη διαχείριση της θερμότητας που παράγεται από υψηλά ρεύματα.
   • Ονομαστική Τιμή Θερμοκρασίας: Βεβαιωθείτε ότι οι σύνδεσμοι έχουν ονομαστική τιμή για τις ακραίες θερμοκρασίες που είναι κοινές στα συστήματα αποθήκευσης μπαταριών, οι οποίες μπορεί να κυμαίνονται από -40°C έως +125°C.

4. Αντοχή στο Περιβάλλον:

   • Σφράγιση: Βεβαιωθείτε ότι οι σύνδεσμοι έχουν υψηλή βαθμολογία IP (π.χ., IP67 ή IP68) για προστασία από σκόνη, νερό και άλλους περιβαλλοντικούς παράγοντες.
   • Αντοχή στη Διάβρωση: Χρησιμοποιήστε υλικά και επιστρώσεις που αντιστέκονται στη διάβρωση, ειδικά σε περιβάλλοντα όπου οι σύνδεσμοι μπορεί να εκτεθούν σε υγρασία ή χημικά.

5. Ανθεκτικότητα και Αξιοπιστία:

   • Υψηλοί Κύκλοι Ζευγοποίησης: Σχεδιάστε τους συνδέσμους ώστε να αντέχουν σε μεγάλο αριθμό κύκλων ζευγοποίησης και αποσύνδεσης χωρίς υποβάθμιση, κάτι που είναι ζωτικής σημασίας για τη συντήρηση και τη δυνατότητα επισκευής.
   • Αντοχή σε Δονήσεις και Κραδασμούς: Βεβαιωθείτε ότι οι σύνδεσμοι είναι ανθεκτικοί και μπορούν να αντέξουν τις δονήσεις και τους κραδασμούς που είναι τυπικοί σε αυτοκινητοβιομηχανικά και βιομηχανικά περιβάλλοντα.

6. Ευκολία Χρήσης:

   • Γρήγορη Σύνδεση/Αποσύνδεση: Σχεδιάστε συνδέσμους για εύκολη και γρήγορη ζευγοποίηση και αποσύνδεση, κάτι που είναι απαραίτητο για την αποτελεσματική συναρμολόγηση και συντήρηση.
   • Διαμόρφωση: Εξετάστε αρθρωτά σχέδια που επιτρέπουν ευέλικτες διαμορφώσεις, καθιστώντας τους συνδέσμους προσαρμόσιμους σε διαφορετικά συστήματα και εφαρμογές.

Τύποι Συνδέσμων για Αποθήκευση Μπαταριών

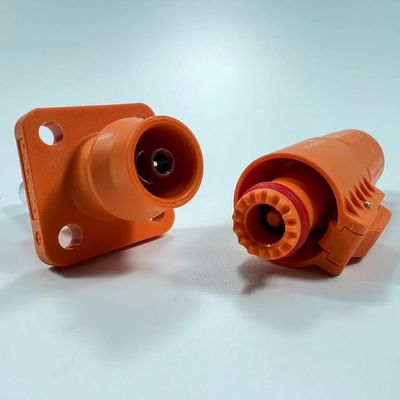

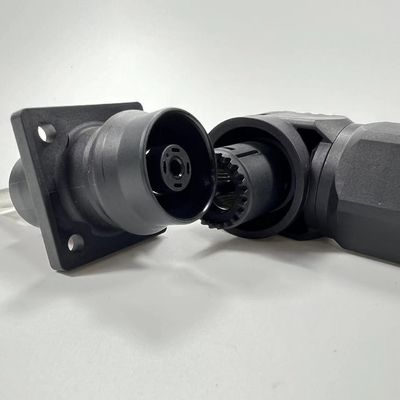

1. Σύνδεσμοι Ισχύος Υψηλής Τάσης:

   • Εφαρμογές: Χρησιμοποιούνται σε ηλεκτρικά οχήματα, συστήματα αποθήκευσης ενέργειας και σταθμούς φόρτισης υψηλής ισχύος.
   • Χαρακτηριστικά: Αυτοί οι σύνδεσμοι έχουν συνήθως μεγάλες, ανθεκτικές επαφές ικανές να χειρίζονται υψηλά ρεύματα και τάσεις, με ασφαλείς μηχανισμούς κλειδώματος και περιβαλλοντική σφράγιση.

2. Αρθρωτές Διασυνδέσεις Μπαταριών:

   • Εφαρμογές: Σύνδεση μονάδων μπαταριών εντός μιας μεγαλύτερης συστοιχίας μπαταριών.
   • Χαρακτηριστικά: Αυτοί οι σύνδεσμοι είναι συχνά αρθρωτοί, επιτρέποντας ευέλικτες διαμορφώσεις και εύκολη κλιμάκωση. Πρέπει να παρέχουν αξιόπιστες ηλεκτρικές συνδέσεις και να υποστηρίζουν διαδρομές υψηλού ρεύματος.

3. Σύνδεσμοι Busbar:

   • Εφαρμογές: Χρησιμοποιούνται σε συστοιχίες μπαταριών και συστήματα αποθήκευσης ενέργειας για τη σύνδεση μεγάλων κυψελών μπαταριών ή μονάδων παράλληλα ή σε σειρά.
   • Χαρακτηριστικά: Οι σύνδεσμοι busbar έχουν σχεδιαστεί για να χειρίζονται πολύ υψηλά ρεύματα και είναι συνήθως κατασκευασμένοι από χαλκό ή αλουμίνιο με επιφανειακή επίστρωση για ενισχυμένη αγωγιμότητα και αντοχή στη διάβρωση.

4. Σύνδεσμοι Σήματος και Επικοινωνίας:

   • Εφαρμογές: Για συστήματα διαχείρισης μπαταριών (BMS) και άλλες λειτουργίες παρακολούθησης και ελέγχου.
   • Χαρακτηριστικά: Αυτοί οι σύνδεσμοι μεταφέρουν σήματα χαμηλής ισχύος και δεδομένα μεταξύ του BMS και μεμονωμένων κυψελών μπαταριών ή μονάδων, διασφαλίζοντας την ασφαλή και αποτελεσματική λειτουργία της συστοιχίας μπαταριών.

Θέματα Σχεδιασμού

1. Επιλογή Υλικών:

   • Αγωγοί: Χρησιμοποιήστε υλικά υψηλής αγωγιμότητας όπως χαλκό ή κράματα χαλκού, συχνά με επένδυση αργύρου ή κασσίτερου για την ενίσχυση της αγωγιμότητας και της αντοχής στη διάβρωση.
   • Μονωτές: Επιλέξτε υψηλής ποιότητας μονωτικά υλικά που μπορούν να αντέξουν υψηλές θερμοκρασίες και να παρέχουν εξαιρετική ηλεκτρική μόνωση, όπως PBT, PA66 ή πολυμερή υγρών κρυστάλλων (LCP).

2. Προσαρμοστικότητα:

   • Προσαρμοσμένες Λύσεις: Πολλές εφαρμογές αποθήκευσης μπαταριών απαιτούν συνδέσμους που είναι προσαρμοσμένοι σε συγκεκριμένες απαιτήσεις τάσης, ρεύματος και μηχανικών. Εξετάστε το ενδεχόμενο συνεργασίας με κατασκευαστές που προσφέρουν υπηρεσίες προσαρμοσμένου σχεδιασμού.

3. Συμμόρφωση με τα Πρότυπα:

   • Αυτοκινητοβιομηχανικά Πρότυπα: Βεβαιωθείτε ότι οι σύνδεσμοι πληρούν τα σχετικά αυτοκινητοβιομηχανικά πρότυπα, όπως το ISO 6469, το οποίο διέπει την ασφάλεια σε ηλεκτρικά οχήματα δρόμου.
   • Βιομηχανικά Πρότυπα: Για συστήματα αποθήκευσης ενέργειας, εξασφαλίστε τη συμμόρφωση με πρότυπα όπως το UL 1973 για μπαταρίες για χρήση σε σταθερές, βοηθητικές πηγές ενέργειας οχημάτων και ελαφρές ηλεκτρικές σιδηροδρομικές εφαρμογές.

Δοκιμές και Διασφάλιση Ποιότητας

1. Ηλεκτρικές Δοκιμές:

   • Δοκιμή Υψηλού Ρεύματος: Επαληθεύστε την ικανότητα του συνδέσμου να χειρίζεται το μέγιστο ρεύμα χωρίς σημαντική πτώση τάσης ή υπερθέρμανση.
   • Αντίσταση Μόνωσης: Δοκιμάστε τη μόνωση για να βεβαιωθείτε ότι δεν υπάρχει βλάβη υπό υψηλή τάση.

2. Μηχανικές Δοκιμές:

   • Δοκιμή Δόνησης και Κραδασμών: Προσομοιώστε πραγματικές συνθήκες για να διασφαλίσετε ότι οι σύνδεσμοι μπορούν να αντέξουν τις μηχανικές καταπονήσεις που θα συναντήσουν κατά τη λειτουργία.
   • Δοκιμή Ανθεκτικότητας: Αξιολογήστε την ικανότητα των συνδέσμων να αντέχουν σε μεγάλο αριθμό κύκλων ζευγοποίησης χωρίς υποβάθμιση της απόδοσης.

3. Περιβαλλοντικές Δοκιμές:

   • Θερμική Κυκλοφορία: Δοκιμάστε τους συνδέσμους υπό ακραίες θερμοκρασιακές συνθήκες για να διασφαλίσετε ότι αποδίδουν αξιόπιστα.
   • Δοκιμή Προστασίας Εισόδου: Επιβεβαιώστε ότι οι σύνδεσμοι πληρούν τα ονομαστικά τους πρότυπα IP για αντοχή στη σκόνη και το νερό.

Συμπέρασμα

Οι σύνδεσμοι αποθήκευσης μπαταριών για νέες ενεργειακές εφαρμογές πρέπει να συνδυάζουν υψηλή απόδοση, ασφάλεια και ανθεκτικότητα. Εστιάζοντας στις δυνατότητες χειρισμού υψηλού ρεύματος και υψηλής τάσης, στον στιβαρό μηχανικό σχεδιασμό και στη συμμόρφωση με τα βιομηχανικά πρότυπα, μπορείτε να δημιουργήσετε αξιόπιστους συνδέσμους που ανταποκρίνονται στις απαιτήσεις των σύγχρονων συστημάτων αποθήκευσης ενέργειας και των ηλεκτρικών οχημάτων.
