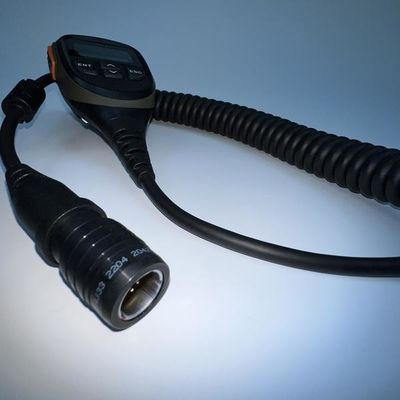

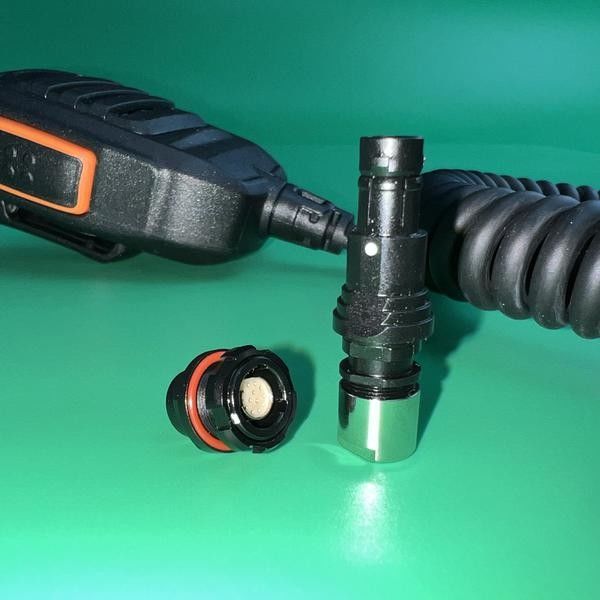

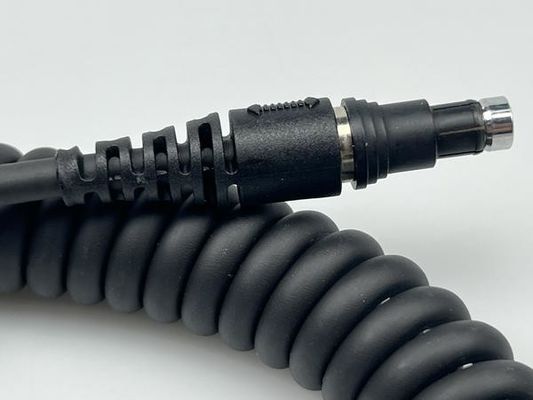

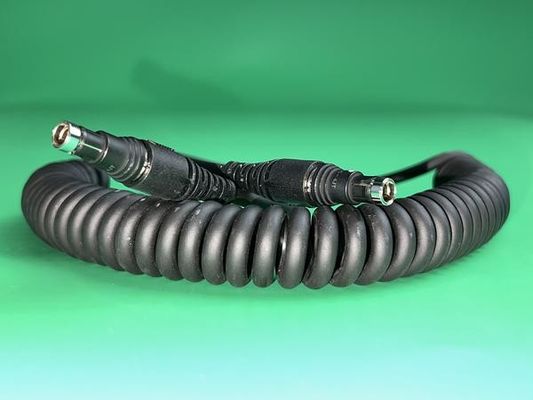

Βιομηχανικό καλώδιο Συγκρότημα συρματόσχοινου αυτοκινήτου για στρατιωτική προστασία EMC

Η δημιουργία ενός συγκροτήματος καλωδίων για στρατιωτικές εφαρμογές με μανδύα TPU, θωράκιση EMC και ελατηριωτό σύρμα περιλαμβάνει το σχεδιασμό μιας στιβαρής και αξιόπιστης λύσης που μπορεί να αντέξει σε σκληρά περιβάλλοντα διατηρώντας παράλληλα την ακεραιότητα του σήματος. Ακολουθεί μια λεπτομερής προσέγγιση:

Βασικά εξαρτήματα και υλικά

1. Μανδύας TPU:

   • Ανθεκτικότητα: Το TPU (Θερμοπλαστική Πολυουρεθάνη) είναι γνωστό για την εξαιρετική αντοχή του στην τριβή, την ευελιξία και τη μηχανική αντοχή, καθιστώντας το ιδανικό για στρατιωτικές εφαρμογές.
   • Χημική και περιβαλλοντική αντοχή: Το TPU είναι ανθεκτικό σε λάδια, χημικά και σκληρές περιβαλλοντικές συνθήκες, διασφαλίζοντας ότι το συγκρότημα καλωδίων μπορεί να αντέξει τις αυστηρότητες της στρατιωτικής χρήσης.
   • Ευελιξία: Διατηρεί την ευελιξία ακόμη και σε χαμηλές θερμοκρασίες, κάτι που είναι ζωτικής σημασίας για τις επιχειρήσεις πεδίου.

2. Θωράκιση EMC:

   • Ηλεκτρομαγνητική συμβατότητα (EMC): Η θωράκιση προστατεύει το καλώδιο από ηλεκτρομαγνητικές παρεμβολές (EMI) και παρεμβολές ραδιοσυχνοτήτων (RFI), διασφαλίζοντας ότι τα σήματα μεταδίδονται χωρίς υποβάθμιση.
   • Τύποι θωράκισης:
     • Πλεγμένη θωράκιση: Προσφέρει καλή κάλυψη και ευελιξία, κατάλληλη για τις περισσότερες στρατιωτικές εφαρμογές.
     • Θωράκιση φύλλου: Παρέχει 100% κάλυψη, ιδανική για εφαρμογές υψηλής συχνότητας όπου απαιτείται πλήρης προστασία EMI.
     • Συνδυασμός: Ορισμένα συγκροτήματα μπορεί να χρησιμοποιούν τόσο πλεγμένη όσο και θωράκιση φύλλου για να εξισορροπήσουν την ευελιξία και την απόδοση.

3. Ελατηριωτό σύρμα:

   • Ενίσχυση: Το ελατηριωτό σύρμα προσθέτει μηχανική αντοχή στο καλώδιο, βοηθώντας το να επανέλθει στο αρχικό του σχήμα μετά την κάμψη ή τη συστροφή. Αυτό είναι ιδιαίτερα χρήσιμο σε εφαρμογές όπου το καλώδιο υπόκειται σε συχνή κίνηση ή μηχανική καταπόνηση.
   • Ανθεκτικότητα: Το ελατηριωτό σύρμα αποτρέπει τις συστροφές και παρατείνει τη διάρκεια ζωής του καλωδίου σε απαιτητικά περιβάλλοντα.

Θέματα σχεδιασμού

1. Μηχανική αντοχή:

   • Ανακούφιση καταπόνησης: Ενσωματώστε ανακούφιση καταπόνησης στα σημεία σύνδεσης για να αποτρέψετε ζημιές από κάμψη ή τράβηγμα, ειδικά όπου το καλώδιο συνδέεται με στρατιωτικό εξοπλισμό.
   • Αντοχή σε εφελκυσμό: Βεβαιωθείτε ότι το συγκρότημα είναι ικανό να αντέξει τις φυσικές απαιτήσεις της στρατιωτικής χρήσης, συμπεριλαμβανομένης της τάσης, της πρόσκρουσης και της συμπίεσης.

2. Περιβαλλοντική στεγανοποίηση:

   • Αδιαβροχοποίηση: Σχεδιάστε το συγκρότημα ώστε να είναι αδιάβροχο, με βαθμό IP67 ή υψηλότερο, για προστασία από την είσοδο νερού κατά τη διάρκεια επιχειρήσεων πεδίου.
   • Αντοχή στη θερμοκρασία: Τα υλικά θα πρέπει να είναι σε θέση να αντέχουν σε ακραίες θερμοκρασίες, τόσο υψηλές όσο και χαμηλές, καθώς οι στρατιωτικές επιχειρήσεις μπορούν να πραγματοποιηθούν σε ένα ευρύ φάσμα περιβαλλόντων.

3. Ακεραιότητα σήματος:

   • Χαμηλή χωρητικότητα και αντίσταση: Επιλέξτε αγωγούς και μόνωση που ελαχιστοποιούν τη χωρητικότητα και την αντίσταση, διασφαλίζοντας ότι τα σήματα μεταδίδονται με ακρίβεια σε μεγάλες αποστάσεις.
   • Γείωση: Εξασφαλίστε τη σωστή γείωση της θωράκισης EMC για προστασία από ηλεκτρικό θόρυβο και διασφάλιση της αξιοπιστίας των συστημάτων επικοινωνίας.

4. Ευελιξία έναντι ακαμψίας:

   • Ισορροπημένος σχεδιασμός: Το συγκρότημα θα πρέπει να είναι αρκετά εύκαμπτο για εύκολη χρήση, διατηρώντας παράλληλα την ακαμψία όπου είναι απαραίτητο για την αποφυγή ζημιών. Το ελατηριωτό σύρμα βοηθά στην επίτευξη αυτής της ισορροπίας.

Διαδικασία κατασκευής

1. Πρωτότυπα:

   • Αναπτύξτε πρωτότυπα για να δοκιμάσετε την απόδοση του συγκροτήματος, συμπεριλαμβανομένης της μηχανικής αντοχής, της ευελιξίας και της αποτελεσματικότητας της θωράκισης EMC. Η δημιουργία πρωτοτύπων επιτρέπει τη λεπτομερή ρύθμιση του σχεδιασμού πριν από την πλήρη παραγωγή.

2. Συναρμολόγηση:

   • Προετοιμασία καλωδίου: Κόψτε και απογυμνώστε τον μανδύα TPU και τα εσωτερικά καλώδια στα απαιτούμενα μήκη, εξασφαλίζοντας καθαρές και ακριβείς τερματισμούς.
   • Εφαρμογή θωράκισης: Εφαρμόστε την επιλεγμένη θωράκιση EMC (πλεγμένη, φύλλο ή συνδυασμό) στο συγκρότημα, διασφαλίζοντας ότι είναι σωστά γειωμένο και ενσωματωμένο.
   • Ενσωμάτωση ελατηριωτού σύρματος: Ενσωματώστε το ελατηριωτό σύρμα στο συγκρότημα, διασφαλίζοντας ότι είναι σωστά ευθυγραμμισμένο και ασφαλισμένο μέσα στον μανδύα TPU.

3. Υπερμόρφωση (Προαιρετικό):

   • Για πρόσθετη ανθεκτικότητα και περιβαλλοντική προστασία, σκεφτείτε την υπερμόρφωση των συνδετήρων ή συγκεκριμένων τμημάτων του συγκροτήματος καλωδίων με TPU ή άλλο συμβατό υλικό.

4. Δοκιμές:

   • Ηλεκτρικές δοκιμές: Διεξάγετε δοκιμές για να διασφαλίσετε ότι το συγκρότημα διατηρεί τη σωστή ηλεκτρική συνέχεια, την αντίσταση μόνωσης και την ακεραιότητα του σήματος.
   • Μηχανικές δοκιμές: Δοκιμάστε το συγκρότημα για ευελιξία, αντοχή σε εφελκυσμό και ανθεκτικότητα υπό προσομοιωμένες στρατιωτικές συνθήκες, συμπεριλαμβανομένων ακραίων θερμοκρασιών και περιβαλλοντικής έκθεσης.

5. Έλεγχος ποιότητας:

   • Εφαρμόστε αυστηρές διαδικασίες ελέγχου ποιότητας για να διασφαλίσετε ότι κάθε συγκρότημα καλωδίων πληροί τις αυστηρές απαιτήσεις των στρατιωτικών προτύπων, όπως το MIL-STD-810 για περιβαλλοντικές δοκιμές.

Εφαρμογές

• Συστήματα επικοινωνιών: Χρησιμοποιείται σε ραδιόφωνα, κεραίες και άλλες συσκευές επικοινωνίας όπου η αξιόπιστη μετάδοση σήματος είναι κρίσιμη.
• Συστήματα όπλων: Συνδέει διάφορα ηλεκτρονικά εξαρτήματα εντός των συστημάτων όπλων, απαιτώντας υψηλή ανθεκτικότητα και αντοχή σε σκληρές συνθήκες.
• Εξοπλισμός πεδίου: Εξασφαλίζει αξιόπιστες συνδέσεις σε φορητές συσκευές που χρησιμοποιούνται από στρατιώτες, συμπεριλαμβανομένων μονάδων GPS, εξοπλισμού νυχτερινής όρασης και άλλου τακτικού εξοπλισμού.

Συμπέρασμα

Ένα συγκρότημα καλωδίων σχεδιασμένο για στρατιωτικές εφαρμογές με μανδύα TPU, θωράκιση EMC και ελατηριωτό σύρμα προσφέρει την απαραίτητη ανθεκτικότητα, ευελιξία και ακεραιότητα σήματος που απαιτείται σε απαιτητικά περιβάλλοντα. Εστιάζοντας σε υλικά υψηλής ποιότητας, ακριβείς διαδικασίες κατασκευής και διεξοδικές δοκιμές, μπορείτε να δημιουργήσετε ένα προϊόν που πληροί τις αυστηρές απαιτήσεις της στρατιωτικής χρήσης.
