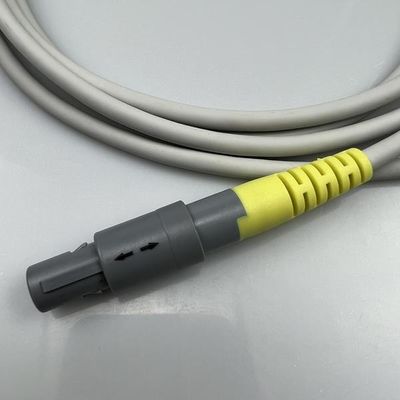

Συγκρότημα καλωδίων TPU Silicone Industrial Wire Harness Overmolding

Η δημιουργία ενός συνόλου καλωδίων συρματόπλεγματος για ιατρικό προϊόν που χρησιμοποιεί TPU (θερμοπλαστικό πολυουρεθάνιο) ή σύρμα σιλικόνης με υπερμόρφωση περιλαμβάνει διάφορες βασικές εκτιμήσεις για τη διασφάλιση της αξιοπιστίας,βιοσυμβατότηταΕπόμενο άρθροΠεριγραφή:

Βασικά εξαρτήματα και υλικά

1. Επιλογή καλωδίων και καλωδίων:

   • Τρόφιμα από TPU (θερμοπλαστικό πολυουρεθάνιο):

     • Δυνατότητα:Το TPU είναι γνωστό για την αντοχή του στην τριβή, την ευελιξία και τη μηχανική αντοχή του.
     • Χημική αντοχή:Ανθεκτικό στα έλαια, τα χημικά και άλλες σκληρές ουσίες, καθιστώντας το κατάλληλο για ιατρικά περιβάλλοντα.
     • Βιοσυμβατότητα:Ασφαλές για χρήση σε ιατρικά προϊόντα, ιδίως σε εφαρμογές όπου το καλώδιο μπορεί να έρθει σε επαφή με το δέρμα.

   • Σιλικόνιο:

     • Ευελιξία:Εξαιρετικά ευέλικτο, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν συχνή κάμψη ή κίνηση.
     • Αντίσταση θερμοκρασίας:Μπορεί να αντέξει ένα ευρύ φάσμα θερμοκρασιών, συχνά από -60°C έως +200°C.
     • Βιοσυμβατότητα:Η σιλικόνη είναι εξαιρετικά βιοσυμβατή και χρησιμοποιείται συνήθως σε ιατρικές συσκευές που έχουν άμεση επαφή με το ανθρώπινο σώμα.

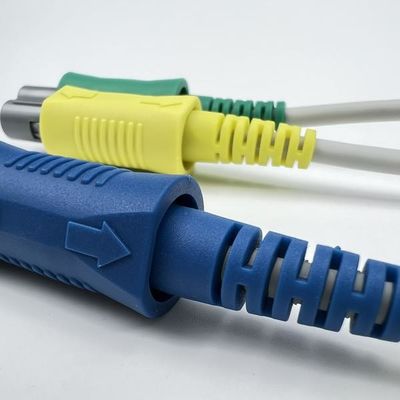

2. Υπερμόρφωση:

   • Σκοπός:Η υπερμόρφωση χρησιμοποιείται για να ενσωματώσει την συναρμολόγηση καλωδίων, παρέχοντας ανακούφιση από την πίεση, προστασία από περιβαλλοντικούς παράγοντες και βελτιωμένη αντοχή.
   • Επιλογές υλικών:
     • Επεξεργασία TPU:Παρέχει μια απρόσκοπτη σύνδεση με το σύρμα TPU, προσφέροντας ευελιξία και ανθεκτικότητα.
     • Συσκευές για την παραγωγή καυσίμων:Προσφέρει εξαιρετική ευελιξία και απαλό φινίρισμα, καθιστώντας το κατάλληλο για εφαρμογές που αφορούν την άνεση του ασθενούς ή όπου η συναρμολόγηση πρέπει να είναι μαλακή και ευέλικτη.

3. Συνδετήρες:

   • Συνεργαστές ιατρικής ποιότητας:Επιλέξτε συνδέσμους που είναι ειδικά σχεδιασμένοι για ιατρικά προϊόντα, με κατάλληλες πιστοποιήσεις για την ασφάλεια και την αξιοπιστία.
   • Συνεργάτες υπερμόρφωσης:Ενσωματώστε συνδέσμους με υπερμόρφωση για να εξασφαλιστεί μια απρόσκοπτη, αδιάβροχη σύνδεση που μπορεί να αντέξει την επαναλαμβανόμενη χρήση και την αποστείρωση.

Σκεφτήματα σχεδιασμού

1. Βιοσυμβατότητα:

   • Βεβαιωθείτε ότι όλα τα υλικά που χρησιμοποιούνται (σύρματα, ενώσεις υπερμόρφωσης και συνδέσεις) είναι βιοσυμβατά και συμμορφώνονται με ιατρικά πρότυπα όπως το ISO 10993.

2. Συμβατότητα αποστείρωσης:

   • Υλικά:Τόσο το TPU όσο και η σιλικόνη είναι συμβατές με διάφορες μεθόδους αποστείρωσης, συμπεριλαμβανομένης της αυτοκλειδώσεως, της ακτινοβολίας γάμμα και της ETO (οξείδιο του αιθυλενίου).
   • Σχεδιασμός:Το σύνολο πρέπει να είναι σχεδιασμένο έτσι ώστε να αντέχει σε επαναλαμβανόμενη αποστείρωση χωρίς να υποβαθμίζεται ή να χάνει τη λειτουργικότητά του.

3. Ανακούφιση από την πίεση:

   • Υπερμόρφωση:Το υπερμόλφωμα πρέπει να παρέχει αποτελεσματική ανακούφιση από την πίεση για την πρόληψη της κόπωσης ή του σπάσματος του καλωδίου στα σημεία σύνδεσης, ειδικά όταν το καλώδιο εισέρχεται στον συνδετήρα.
   • Ευέλικτα τμήματα:Σχεδιάστε το καλώδιο για να έχει ευέλικτα τμήματα όπου απαιτείται, με ενισχυμένες περιοχές για να αντιμετωπίζει τη μηχανική πίεση.

4. Περιβαλλοντική σφράγιση:

   • Υδροσταλτικότητα:Βεβαιωθείτε ότι η υπερμόρφωση παρέχει βαθμολογία IP67 ή υψηλότερη, προστατεύοντας την συναρμολόγηση από την είσοδο νερού, υγρών και σωματιδίων.
   • Χημική αντοχή:Η συναρμολόγηση πρέπει να είναι ανθεκτική σε καθαριστικά, απολυμαντικά και άλλα χημικά που χρησιμοποιούνται συνήθως σε ιατρικά περιβάλλοντα.

5. Ηλεκτρική απόδοση:

   • Προστασία:Εάν το σύνολο καλωδίων είναι για ευαίσθητο ηλεκτρονικό εξοπλισμό, εξετάστε τη χρήση προστασίας για την αποτροπή ηλεκτρομαγνητικών παρεμβολών (EMI).
   • Ακεραιότητα σήματος:Βεβαιωθείτε ότι το μετρητή καλωδίου και η μόνωση είναι επαρκείς για τη διατήρηση της ακεραιότητας του σήματος και της παροχής ενέργειας όπως απαιτείται από το ιατροτεχνολογικό προϊόν.

Συστήματα κατασκευής

1. Πρωτότυπα:

   • Ανάπτυξη πρωτοτύπων για τη δοκιμή της απόδοσης, της ευελιξίας και της αντοχής της συναρμολόγησης.

2. Υπερμόρφωση:

   • Εργαλεία:Σχεδιασμός και δημιουργία καλούπιων που ταιριάζουν με ακρίβεια στην συναρμολόγηση καλωδίων και στις συνδέσεις.
   • Διαδικασία εμβολιασμού:Χρησιμοποιήστε ελεγχόμενη θερμοκρασία και πίεση για να ανασχηματίσετε το TPU ή τη σιλικόνη πάνω στο σύνολο, εξασφαλίζοντας έναν ασφαλή και ανθεκτικό δεσμό.

3. Δοκιμές:

   • Μηχανικές δοκιμές:Δοκιμάστε το συγκρότημα για την αντοχή στη τράβηξη, την ευελιξία και την αντοχή σε προσομοιωμένες συνθήκες χρήσης.
   • Ηλεκτρικές δοκιμές:Βεβαιωθείτε ότι το σύνολο διατηρεί κατάλληλη ηλεκτρική συνέχεια και αντίσταση μόνωσης.

4. Έλεγχος ποιότητας:

   • Εφαρμογή αυστηρών μέτρων ελέγχου ποιότητας για να διασφαλιστεί ότι κάθε συναρμολόγιο πληροί τα απαιτούμενα ιατρικά πρότυπα και προδιαγραφές απόδοσης.

Εφαρμογές

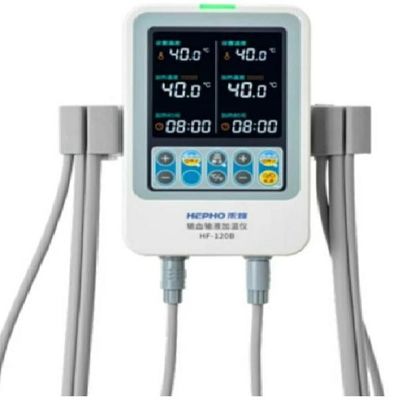

• Συστήματα παρακολούθησης ασθενών:Όταν απαιτούνται ευέλικτα, βιοσυμβατά καλώδια για τη σύνδεση ασθενών.
• Χειρουργικά όργανα:Σε εργαλεία που απαιτούν ανθεκτικές, αποστειρωτικές συνδέσεις.
• Συσκευές απεικόνισης:Για συσκευές που χρειάζονται υψηλής ποιότητας μετάδοση σήματος με ελάχιστες παρεμβολές.
• Φορητές ιατρικές συσκευές:Σε εφαρμογές όπου η άνεση, η ευελιξία και η βιοσυμβατότητα είναι πρωταρχικές.

Συμπέρασμα

Ένα σύνολο καλωδίων συστοιχιών για ιατρικές συσκευές που χρησιμοποιεί TPU ή σύρμα σιλικόνης με υπερμόρφωση προσφέρει ένα ανθεκτικό, ευέλικτοκαι βιοσυμβατό διάλυμα που μπορεί να αντέξει τις απαιτητικές απαιτήσεις του ιατρικού περιβάλλοντοςΕπιλέγοντας προσεκτικά υλικά, σχεδιάζοντας για αντοχή και εξασφαλίζοντας συμβατότητα με τα ιατρικά πρότυπα, μπορείτε να δημιουργήσετε ένα αξιόπιστο και αποτελεσματικό προϊόν για διάφορες ιατρικές εφαρμογές.
