Διάφραγμα RF Coaxial Connector TNC BNC UHF N SMA SMB SSMA SSMB SMC SSMC Πίνακα τοποθέτησης

Οι ομοαξονικοί συνδετήρες RF είναι κρίσιμα συστατικά στα συστήματα RF (ασύρματης συχνότητας), που χρησιμοποιούνται για τη σύνδεση διαφόρων τύπων εξοπλισμού και κεραίες.Κάθε τύπος συνδέσμου έχει σχεδιαστεί για συγκεκριμένα εύρους συχνοτήτων και εφαρμογές.Εδώ είναι μια λεπτομερή επισκόπηση των κοινών RF ομοαξονικών συνδέσεων που αναφέρατε:

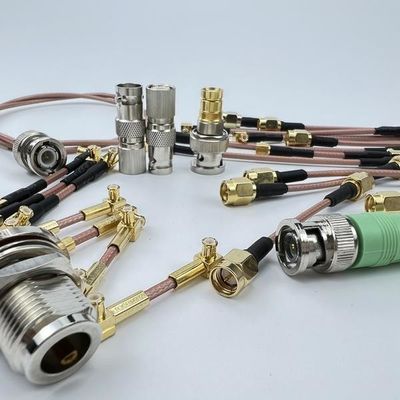

Τύποι συσσωρευτών ομοαξονικών ραδιοκυμάτων

1. TNC (Threaded Neill-Concelman)

• Περιοχή συχνοτήτων:Μέχρι 11 GHz
• Χαρακτηριστικά:Μηχανισμός ζεύξης με νήματα για ασφαλή σύνδεση.
• Εφαρμογές:Χρησιμοποιείται σε συστήματα RF και μικροκυμάτων, κεραίες και ασύρματες επικοινωνίες.

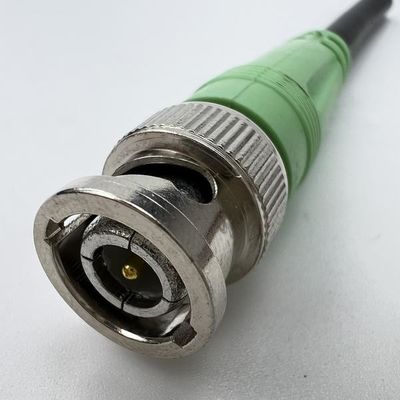

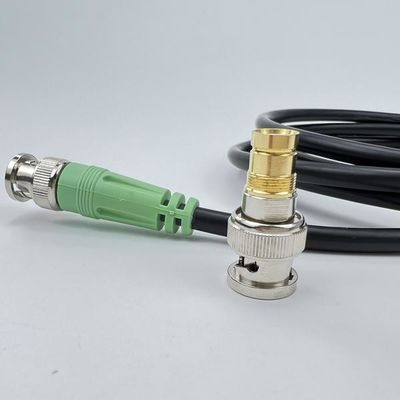

2BNC (Bayonet Neill-Concelman)

• Περιοχή συχνοτήτων:Μέχρι 4 GHz
• Χαρακτηριστικά:Μηχανισμός σύνδεσης ξιφολόγχης για γρήγορη σύνδεση/αποσύνδεση.
• Εφαρμογές:Συχνά σε εφαρμογές βίντεο και ραδιοσυχνοτήτων, εξοπλισμό δοκιμών και οργάνωση.

3. UHF (υπερυψηλή συχνότητα)

• Περιοχή συχνοτήτων:Μέχρι 1 GHz
• Χαρακτηριστικά:Επικοινωνία με νήματα ή ξιφολόγχες, κατάλληλη για εφαρμογές χαμηλής συχνότητας.
• Εφαρμογές:Χρησιμοποιείται σε ραδιοεπικοινωνίες, ραδιόφωνα CB και σε μερικά παλαιότερα συστήματα κεραίας.

4. N (τύπος N)

• Περιοχή συχνοτήτων:Μέχρι 18 GHz
• Χαρακτηριστικά:Σφραγισμένη ζεύξη, γνωστή για την αντοχή της και τις εξαιρετικές επιδόσεις της σε υψηλές συχνότητες.
• Εφαρμογές:Χρησιμοποιείται σε τηλεπικοινωνίες, ραντάρ και άλλα συστήματα ραδιοσυχνοτήτων που απαιτούν ισχυρές συνδέσεις.

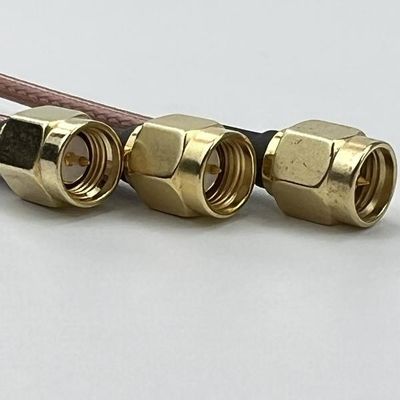

5. SMA (SubMiniature έκδοση Α)

• Περιοχή συχνοτήτων:Μέχρι 18 GHz
• Χαρακτηριστικά:Επίδυμη ζεύξη, συμπαγής σχεδιασμός και ακρίβεια για εφαρμογές υψηλής συχνότητας.
• Εφαρμογές:Χρησιμοποιείται ευρέως σε εξοπλισμό δοκιμών ραδιοσυχνοτήτων, κεραίες και κινητές επικοινωνίες.

6. SMB (SubMiniature έκδοση Β)

• Περιοχή συχνοτήτων:Μέχρι 4 GHz
• Χαρακτηριστικά:Μικρότερος από τους συνδετήρες SMA, επιτρέποντας συμπαγές σχεδιασμό.
• Εφαρμογές:Χρησιμοποιείται σε εφαρμογές όπου ο χώρος είναι περιορισμένος, όπως κινητές συσκευές και όργανα.

7. SSMA (SubMiniature έκδοση Α, Μικρό)

• Περιοχή συχνοτήτων:Μέχρι 26,5 GHz
• Χαρακτηριστικά:Συμπληκτικός σχεδιασμός, συσσωρευτική ζεύξη για εφαρμογές υψηλής συχνότητας.
• Εφαρμογές:Χρησιμοποιείται σε συστήματα επικοινωνίας υψηλής συχνότητας και οργάνωση ακριβείας.

8. SSMB (SubMiniature έκδοση Β, Μικρό)

• Περιοχή συχνοτήτων:Μέχρι 12,4 GHz
• Χαρακτηριστικά:Μικρότερο μέγεθος με μηχανισμό ζεύξης με σύνδεση, παρόμοιο με το SMB, αλλά με υψηλότερες επιδόσεις.
• Εφαρμογές:Κατάλληλο για εφαρμογές υψηλής πυκνότητας και συστήματα όπου ο χώρος είναι περιορισμένος.

9. SMC (SubMiniature έκδοση C)

• Περιοχή συχνοτήτων:Μέχρι 10 GHz
• Χαρακτηριστικά:Η συσσωρευτική σύνδεση με νήματα παρέχει υψηλές επιδόσεις σε συμπαγή μορφή.
• Εφαρμογές:Χρησιμοποιείται σε τηλεπικοινωνίες και εφαρμογές υψηλής συχνότητας RF.

10. SSMC (SubMiniature έκδοση C, Μικρό)

• Περιοχή συχνοτήτων:Μέχρι 12,4 GHz
• Χαρακτηριστικά:Μικρότερο μέγεθος με βελτιωμένες επιδόσεις σε σχέση με τις τυπικές συνδέσεις SMC.
• Εφαρμογές:Εφαρμογές υψηλής πυκνότητας και συστήματα ραδιοσυχνοτήτων υψηλής συχνότητας.

Συνδετήρες τοποθέτησης πάνελ

Οι συνδετήρες τοποθέτησης πάνελ είναι σχεδιασμένοι για να τοποθετούνται στην επιφάνεια ενός πάνελ, επιτρέποντας εύκολη πρόσβαση και συνδεσιμότητα με εξοπλισμό ή συστήματα.

• Σημείο TNC:Παρέχει ασφαλείς, ρυμουλκούμενες συνδέσεις κατάλληλες για τοποθέτηση τόσο των πάνελ όσο και των πτέρυγων.
• Εγκατάσταση πίνακα BNC:Συνήθως για εφαρμογές βίντεο και ραδιοφωνίας, προσφέροντας γρήγορες δυνατότητες σύνδεσης/αποσύνδεσης.
• N Εγκατάσταση πίνακα:Ανθεκτικός και αξιόπιστος για εφαρμογές υψηλής συχνότητας και υψηλής ισχύος.
• Εφοδιασμός με πίνακα SMA:Συμπίεση και χρήση όπου απαιτούνται συνδέσεις υψηλής συχνότητας.
• Εγκαταστάτης οθόνης SMB και SSMB:Για συμπαγείς συνδέσεις σε περιορισμένο χώρο.
• Εγκαταστάσεις SMC και SSMC:Για εφαρμογές υψηλής συχνότητας και συμπαγείς εφαρμογές με ρυμουλκούμενες συνδέσεις.

Εφαρμογές

• Τηλεπικοινωνίες:Συνδέοντας κεραίες, σταθμούς βάσης και εξοπλισμό ραδιοφωνίας.
• Συστήματα ραντάρ:Παροχή αξιόπιστων συνδέσεων για σήματα υψηλής συχνότητας.
• Δοκιμή και μέτρηση:Χρησιμοποιείται σε εξοπλισμό δοκιμών ραδιοσυχνοτήτων και οργάνωση.
• Εκπομπή:Συσκευές σύνδεσης σε συστήματα τηλεόρασης και ραδιοφωνίας.
• Στρατιωτική και Αεροδιαστημική:Για ανθεκτικές και αξιόπιστες συνδέσεις σε σκληρά περιβάλλοντα.

Κατά την επιλογή των συνδέσμων, εξετάστε παράγοντες όπως το εύρος συχνοτήτων, ο μηχανισμός σύνδεσης, το μέγεθος και οι απαιτήσεις εφαρμογής για να εξασφαλιστεί η βέλτιστη απόδοση και συμβατότητα.
